玄武巖是一種常見的石料，雙金很多客戶的石料都是玄武巖，這種石料的碎石生產線方案如何設計，本文根據玄武巖的物理力學特性及用途，結合目前國內外各種破碎設備的特點和適用范圍，論證并設計了一套以SJ液壓圓錐破碎機為主的玄武巖碎石生產線，投入運行取得了良好的效果。

一、玄武巖的物理力學特性及用途

 玄武巖為基性巖的一種，為致密狀隱晶結構，510:含量為45一52%;比重為2.8-3.oglem3;彈性模量達8一12xl少MPa;泊松比為0.1刃.3;5抗壓強度為150一300Mpa;抗拉強度為100一300Mp;a抗剪強度為20一26M尸a，從以上玄武巖的物理力學特性可以看出，玄武巖不但質地堅硬，而且抗磨抗壓防滑性能好，性能高于GB汀14685一93《建筑用卵石、碎石》國家標準，性能完全符合《高等級公路瀝青混凝土試驗規范》所需要的骨料性能。用玄武巖生產的碎石是高速公路、高速鐵路及高標號混凝土理想的骨料，目前尤其被廣泛地應用于高速公路路面防滑層瀝青混凝土中。

二、生產流程設計

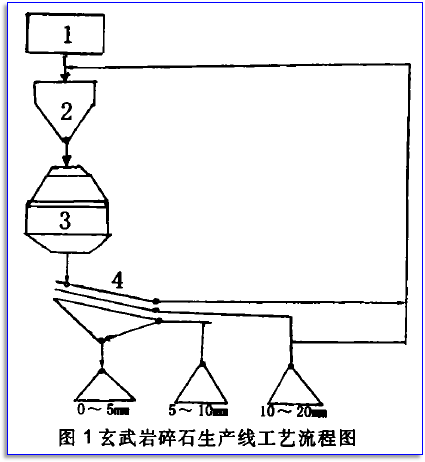

  玄武巖碎石生產線的工藝流程，根據市場地形地貌和生產工藝而定，如圖1。

三、設備的選型與配置

  根據規范標準對碎石粒徑、粒形的要求和玄武巖的物理力學特性，整條生產線的核心設備是細碎設備。它決定著產品的質量和產量，所以細碎設備的選擇是整條生產線的第一步和關鍵所在，其他設備的選擇要與其配套而定。

（一）細碎設備選型

根據玄武巖的物理力學特性和各種破碎機性能來看，能夠較高效地破碎玄武巖的機型有鄂式破碎機、圓錐破碎機、錘式破碎機、旋回式破碎機。

從規范和標準對碎石粒徑、粒形的要求來看，能夠滿足要求的機型有圓錐破碎機、錘式破碎機。但由于錘式破碎機產量較小，磨損大、能耗高，所以通常只用于小型礦渣廠。因此，用液壓式圓錐破碎機作為整條生產線的細碎設備是比較理想的。根據當前市場前景，我們選擇了每小時生產60一100t的SJ系列液壓圓錐破碎機作為生產線的細碎設備。

（二）粗碎設備及給料篩分設備的選型

  根據SJ系列液壓破碎機的性能，可推知與之配套的粗碎機的性能:即破碎出口粒徑最大不能超過250px，粒形不限，產量不低于12叫h。根據這一性能要求和前文的破碎機性能及現場的石料開采粒徑，選擇PE600x900鄂式破碎機，同時根據各級破碎的能力，按產品要求選擇與之配套ED200x300Ⅲ型振動篩和800x12500、500X10000皮帶輸送機3套500X1000移動式皮帶輸送機3套。

（三）石料開采設備的配置

  根據破碎設備的吞吐能力，選擇1臺02100潛孔鉆及與之配套的12m³空風機1臺，作為主要開采設備。另外又選用德國DARDA公司生產的液壓式巖石分裂機及與之配套的手風鉆，用于大石塊的解小，以適于粗碎機的吞吐和裝運方便，同時裝備了相應裝運設備ZL50C裝載機和EQ8090自卸車。

（四）電力設備

  根據所有設備總?cè)萘?，配備?/span>S₇-315巧變壓器一臺及相應的配電設備一套，以滿足整個廠區電力需要。

  由雙金公司設計的這套以SJ系列液壓圓錐破碎機的玄武巖碎石生產線，生產一年來，運行可靠、產品質量穩定。產品有0一5mm石粉、5一10mm細碎石、10一20mm中碎石。與相鄰碎石廠以二級鄂式破碎機為主生產線比較，有明顯的優勢：因為SJ系列液壓圓錐破碎機的結構性能好、產量高、能耗低、易損件少，所以成本大大下降。SJ系列液壓圓錐破碎機能快速準確自動地調整排料口，所以生產的碎石質量好。4SJ系列液壓圓錐破碎機結構緊湊、重量輕、體積小，因此安裝方便占地小。更多碎石生產線方案設計請參考本網站。
